現以單線SZLH420畜禽飼料生產線項目為案例，依據工藝流程及各工段做以下介紹與說明。

原料：常規畜禽料原料包括玉米、小麥、大麥、燕麥、高粱、大豆、豆粕、魚粉、氨基酸、雜粕、乳清粉、油脂、肉骨粉、谷物、飼料添加劑等十余個品種的飼料原料。

工藝流程簡介：

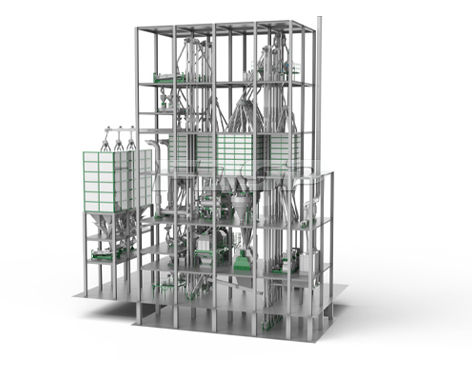

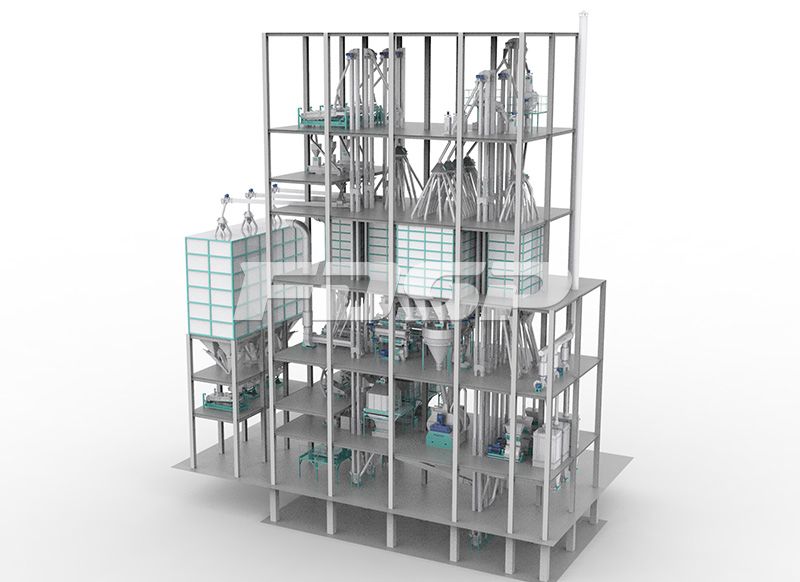

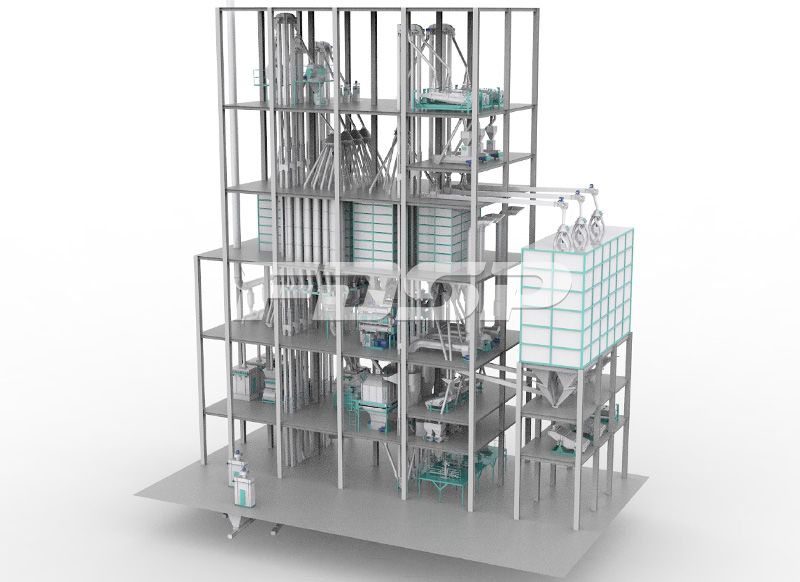

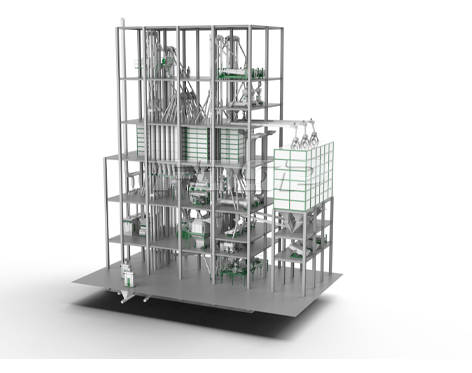

畜禽飼料的特點是粉碎細度適中（篩網孔徑2-4mm），熟化調質要求適中（制粒機采用雙層調質器），預留保質器提高熟化度可生產高檔飼料，成品顆粒直徑大（顆粒直徑約在2.5-4mm）。三線SZLH508畜禽料設計時產為45T/H，采用三條粉碎線、一條配料混合線、三條制粒線及兩條打包線和散裝線。設備總功率約為:1650KW；生產區域建筑面積約：16.5×33×40.5m；配套4T鍋爐。整條線設計緊湊、結構合理、滿足環保要求，且能根據客戶要求進行定向設計。

工藝工序：

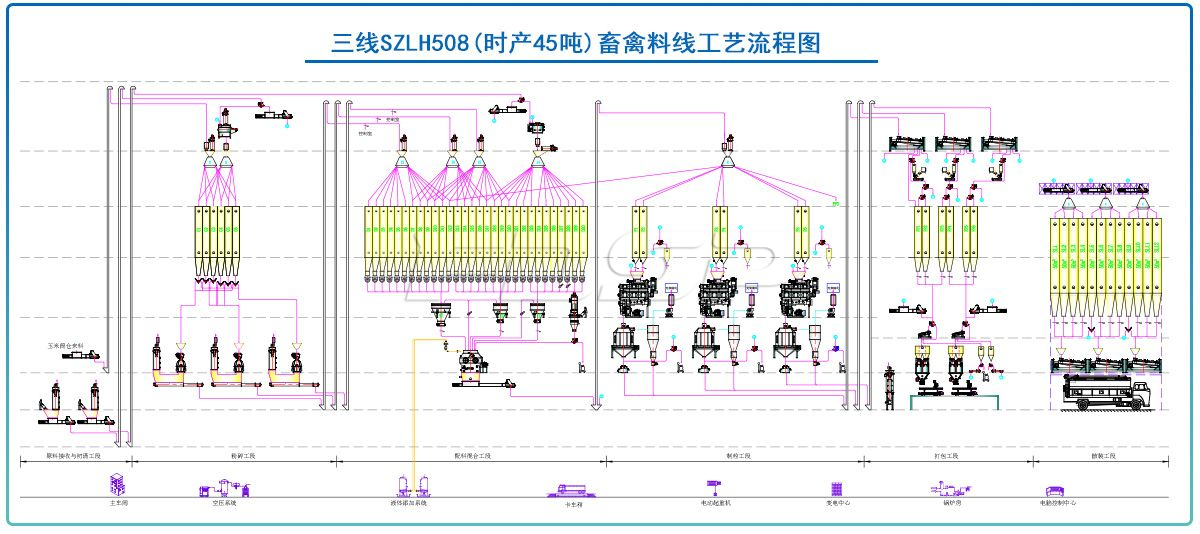

       筒倉來料—原料接收—粉碎工段—配料混合工段—制粒工段—打包工段—輔助工段

工藝特點及工段介紹：

筒倉存儲工段：本工段配有3座2000T玉米筒倉，采用裝配式結構， 降低了原料存儲成本、人工搬運成本及倉儲占地面積；

原料接收清理工段：本工段粒料投料清理和粉料投料清理獨立分開，單獨除塵，除塵效果好。

清理設備：粒料篩SCY100，設計時產30-50T/H；粉料篩SQLZ60×50×100，粉料篩SQLZ90×80×110，設計時產30-50T/H；

粉碎工段：本工段采用三臺粉碎機，六個待粉碎倉，可交叉輪流更換粉碎品種。原料進倉前經磁選裝置去除雜質，以確保粉碎機能安全運行。

粉碎設備：粉碎機SFSP668×1000，160KW，設計時產16-20T/H（¢3.0mm篩孔）。

配料混合工段：本工段采用30個配料倉，由于料倉數量多，設計三臺配料秤同時配料，由我公司獨立開發的配料程序控制，實現精準快慢加料，配料速度快，精度高。

稱重設備：配料秤PCS40/PCS20/PCS10，配料精度：動態≤3‰，靜態≤1‰?；旌显O(shè)備：混合機SHSJ8，（55KW，4000kg/批），設計時產40-50T/H。混合均勻度CV≤5%。

制粒工段：本工段采用三臺雙層調質器+預留保質器制粒機，六個待制粒倉，更換品種方便。制粒后分別按順序進入冷卻器、提升機進入回轉分級篩進行篩選，再經過酶噴涂，進入成品倉，其余返回制粒或接袋。

制粒設備（3臺）：SZLH508（160KW），設計時產13-16T/H。冷卻設備：SKLN8，設計時產15-20T/H，油脂后噴涂機：SYPH450（4kw），設計噴涂量0-1000L/噸。

打包工段：本工段設計6個自動包裝成品倉和12散裝發放成品倉，自動包裝成品倉中5個倉專用于存放成品顆粒料，還有1個粉料和顆粒料均可存放，粉料成品倉內設計特有的防分級裝置。顆粒料或粉料最終由包裝秤進行自動稱重包裝，散裝倉倉底散裝車可直接裝料運走。

打包設備（2臺）：雙斗皮帶秤（既可以打粉料，又可以打顆粒料），打包范圍20-50kg/包，10-12包/分鐘。

輔助工段：除塵系統，改善工人工作環境；油脂添加系統，常見混合機處添加，改善飼料適口性。

根據不同客戶的需求，該方案可優化配置：

1、本方案采用的是單點除塵模式，即每臺旋轉分配器（粉料）和粒料清理篩都配有脈沖除塵器，除塵效果好。單點除塵為我司人性化設計，提供更加良好的工作環境，但是成本增加，客戶可根據實際需要考慮是否采用此種配置；

2、料倉的數量也可根據客戶的配方、原料的特性等因數進行調整，達到最高的利用率，有效的控制生產成本；

3、本方案中制粒機采用雙層調質器，滿足一般客戶需求，同時預留了保質器的空間，客戶可選擇使用保質器，進一步提高物料熟化度，提升飼料成品的品質；

4、冷卻器后可選配破碎機，特別是在生產禽料苗禽料的時候，破碎機可將成品大顆粒料破碎成小的顆粒，提高生產效率，降低生產成本；

5、成品發放可根據實際需要對散裝倉進行選配。
